采样管网设计：如何通过合理布管实现超大空间的极早期火灾预警全覆盖？

在超大空间（如机场候机厅、物流仓库、大型厂房、数据中心）实现极早期火灾预警，采样管网设计是核心。极早期烟雾探测系统（通常指吸气式感烟火灾探测器，如澳洲的VESDA、国内的各个品牌）通过采样孔主动抽取空气样本进行分析。要实现真正的“全覆盖、无盲区、极早期”，布管设计需要遵循一套严谨的原则。

以下是实现超大空间极早期预警全覆盖的采样管网设计要点：

一、核心设计逻辑：从“点式被动”到“管网主动”

传统探测器只能保护周围有限区域（约几十平米），而采样管通过主动吸气，可将一个探测器的保护半径扩展到数百米。全覆盖的关键在于：

灵敏度足够高：能稀释并检测到微小烟雾。

传输延迟足够低：烟雾从发生点到探测器的时间 < 120秒。

无死角：空间内任意一点到ZUI近采样孔的距离 ≤ 设计半径。

二、设计前的3个关键输入参数

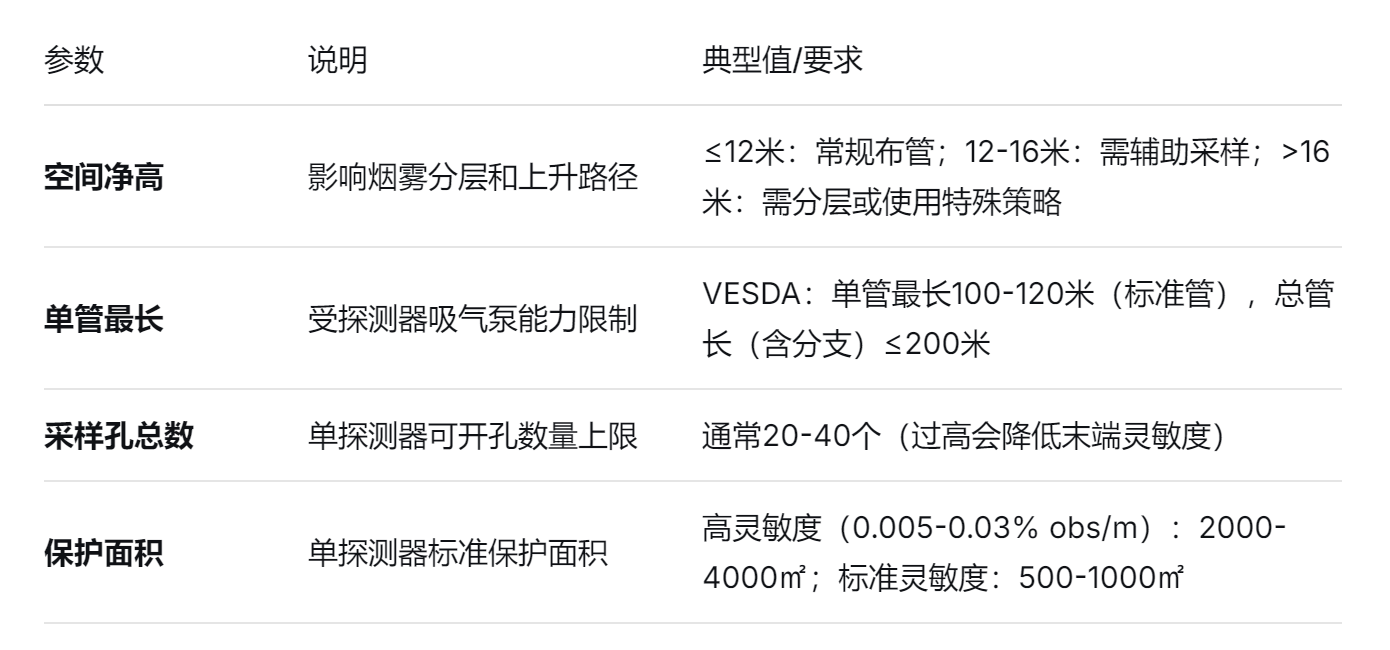

在画管路图前，必须明确以下数据：

三、布管策略：实现全覆盖的5种基本模式

1. 天花板下水平布管（常用，适合吊顶平整的大空间）

方式：采样管平行于天花板布置，管间距 ≤ 8-10米（对应采样孔间距）。

孔距计算：每个采样孔保护半径约3-5米（圆形区域），因此沿管方向孔距6-8米，相邻两管间距6-8米。

离顶距离：采样管应安装在天花板下0.5-1.0米处（避开层流层），采样孔朝下或侧向。

2. 回风口采样（针对有空调/通风的大空间，有效）

原理：火灾烟雾随空调气流被带回风口，安装在回风口的采样管能“截获”整个服务区域的烟雾。

方式：在空调回风格栅或回风管道内布设采样管，开孔朝向气流上游。

优势：一根采样管可覆盖500-1000㎡的回风区域，大幅减少管路长度。强烈推荐用于有中央空调的超大空间。

3. 分层采样（针对高空间，如>12米仓库）

问题：高位烟雾可能分层，无法到达天花板。

方式：设置上下两层采样管网。

上层管：安装在高位（天花板下0.5米），捕捉充分上升的烟雾。

下层管：安装在高度6-8米处（例如货架上方或钢梁上），捕捉可能分层的中位烟雾。

注意：上下层可接入同一探测器（通过阀门切换）或不同探测器。

4. 毛细管延伸采样（针对隐蔽空间或无法布管区域）

场景：货架内部、机柜顶部、吊顶夹层、线缆槽。

方式：主采样管分支出一根外径6-10mm的尼龙或PU毛细管，延伸到需要保护的窄小空间。

限制：单根毛细管长度 ≤ 6米，且末端需安装限流孔（保证吸气均衡）。

5. 点型采样罩（针对极高空间或特殊点位）

方式：在采样管末端安装一个漏斗状或盘状的采样罩，主动收集大面积的空气样本。

适用：中庭顶部、教堂穹顶、体育场馆中心区域。

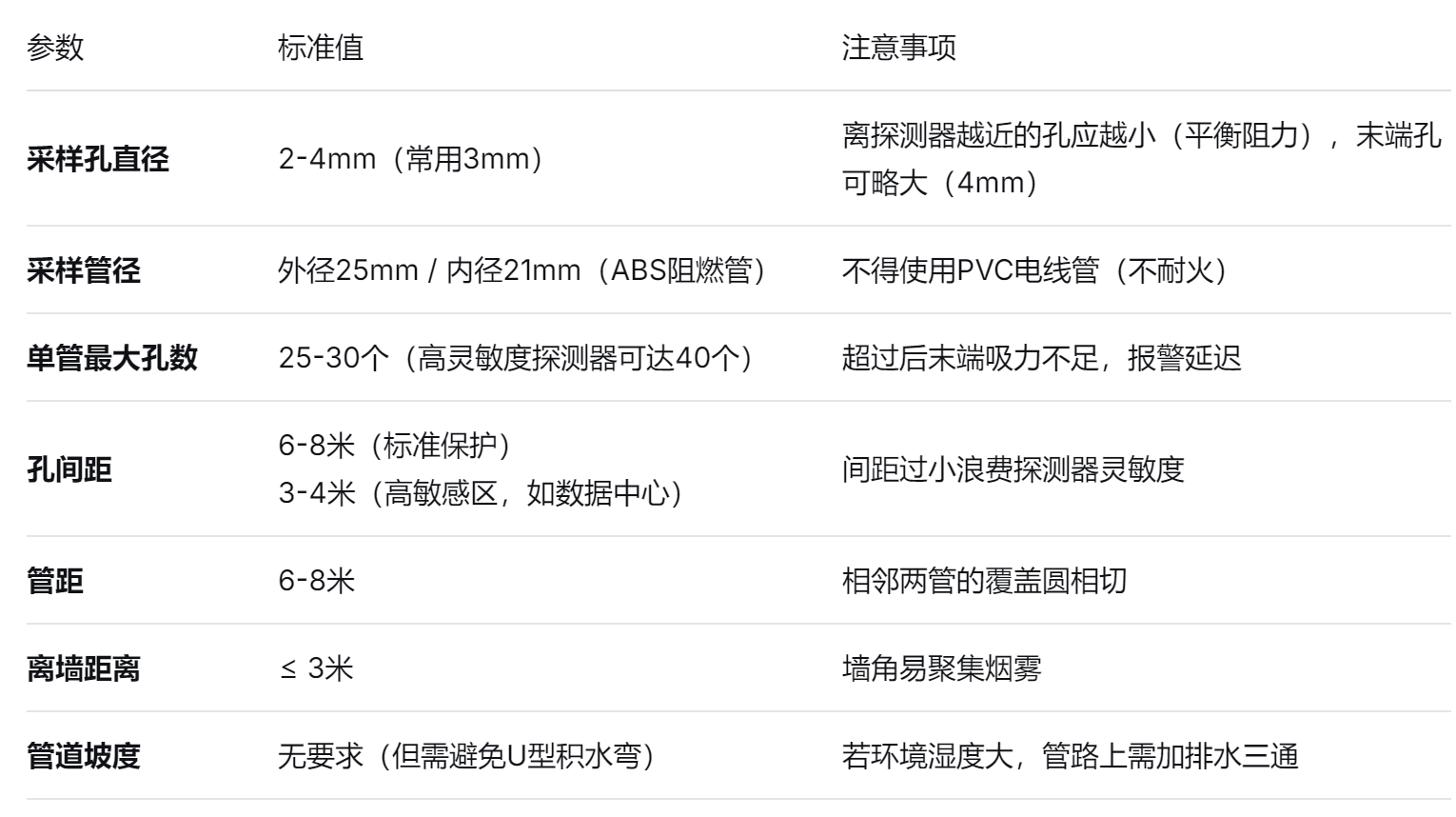

四、关键设计参数速查表
