工业厂房吸气式感烟系统如何设计与安装

工业厂房因空间高大、环境复杂（粉尘/高温/气流干扰），传统点式烟感易失效，而吸气式感烟系统（ASD）通过主动采样分析空气，可实现极早期火灾预警。以下是专业设计与安装要点：

一、系统设计核心要素

采样管网布局

主管道：沿厂房顶部或桁架敷设，采用PVC或ABS材质（耐腐蚀）。

分支毛细管：间距8-15m，末端加防尘帽，采样孔直径2-3mm。

气流模拟：用CFD软件验证气流死角，确保覆盖高风险区域（如电缆桥架、仓库货架）。

探测器选型

灵敏度分级（根据EN54-20）：

Class A（ZUI高灵敏）：洁净厂房（如电子车间）

Class C：普通工业环境（粉尘＜0.5mg/m³）

Class D：高粉尘/油雾环境（需前置过滤器）

关键参数计算

采样孔流量平衡：单孔空气流速0.5-1.5m/s，总风量≤探测器抽气能力（通常120-400L/min）。

管道阻力校核：ZUI长管路总压损＜探测器负压（典型值50-150Pa）。

二、安装施工规范

采样管安装

固定间距：水平管1.5m/个，垂直管1m/个（防震动脱落）。

弯曲半径：≥3倍管径，避免90°直角弯头（改用两个45°弯头）。

防冷凝措施：管道坡度≥3°，低点设排水阀（潮湿环境）。

探测器安装

距地面高度：2.5-3m（避开设备遮挡）。

防护等级：IP65（粉尘区）或防爆外壳（Ex dⅡCT6，化工区）。

电源冗余：双回路供电或UPS备份（断电持续报警≥4h）。

特殊环境处理

高粉尘环境：加装旋风分离器或HEPA过滤器（需定期清理）。

强气流区（如排风侧）：采样孔朝向气流上游，或增设挡流板。

三、调试与验收

功能测试

烟雾响应测试：在ZUI远端采样孔注入试验烟雾（如二醇蒸汽），验证报警时间（Ⅰ级报警≤60秒）。

气流测试：用风速仪检测各孔流量偏差（±15%以内）。

系统集成

输出信号：需联动排烟阀/灭火系统（无源干触点，24VDC）。

监控平台：接入厂区BMS，支持Modbus RTU/TCP协议。

四、维护管理

日常检查：每月清洁过滤器，每季度吹扫管道。

校准周期：激光探测器每2年标定一次（或按ISO7240-20标准）。

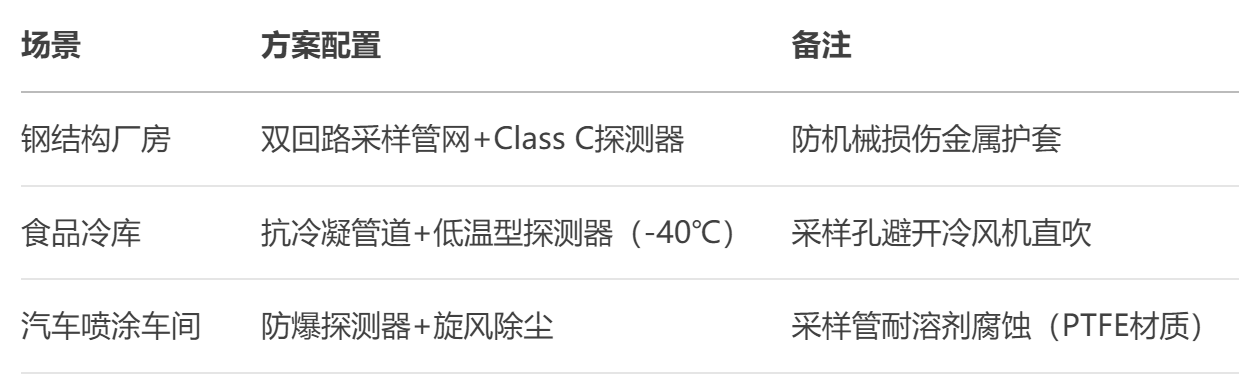

五、方案示例

六、常见设计误区

错误：采样管穿过防火墙未加防火阀

改正：穿墙处设70℃熔断防火阀（保持管道密封性）。

错误：探测器安装在振动设备旁

改正：改用柔性连接管，距离振动源≥2m。

注：设计需符合GB50116-2013《火灾自动报警系统设计规范》及当地消防验收要求。建议委托具备消防专项资质的单位实施。
